네트워크 장애 해결의 정석: OSI 7계층으로 원인 분석하기

jamie91 2025. 2. 26. 17:58



PC방에서 오버워치를 하던 중 갑자기 연결이 끊겼다면, 단순히 "인터넷이 안 된다"고 말하는 것만으로는 문제를 해결하기 어렵습니다. 네트워크 장애의 원인은 다양한 요소에 의해 발생할 수 있으며, 이를 효과적으로 분석하려면 OSI 7계층 모델을 이해하고 적용하는 것이 중요합니다.

이 글에서는 OSI 7계층을 기반으로 네트워크 장애를 분석하는 방법을 설명하고, PC방에서 발생할 수 있는 다양한 문제 상황을 실제 사례와 함께 살펴보겠습니다.

1. 네트워크 장애 원인 분석: 전체 vs 개별 PC

먼저, 네트워크 장애가 발생한 범위를 확인하는 것이 중요합니다. 다음 두 가지 경우로 나누어 분석할 수 있습니다.

① 모든 PC에서 동일한 문제가 발생하는 경우

  • 이 경우 네트워크의 공용 장비(라우터, 스위치, 인터넷 회선 등)에 문제가 있을 가능성이 높습니다.
  • 예를 들어, PC방의 모든 컴퓨터가 동시에 인터넷이 끊긴다면, 이는 개별 PC의 문제가 아니라 인터넷 회선, 라우터, 네트워크 스위치 등의 장비 문제일 가능성이 높습니다.
  • OSI 7계층 중 1계층(물리 계층) 또는 3계층(네트워크 계층)에 해당하는 문제일 가능성이 큽니다.

② 특정 PC에서만 문제가 발생하는 경우

  • 한두 대의 PC에서만 인터넷이 끊긴다면, 네트워크 장비보다는 해당 PC 자체의 네트워크 설정 문제, 랜 카드 문제, 소프트웨어 충돌 가능성 등을 먼저 점검해야 합니다.
  • 스위치 또는 개별 포트의 문제일 수도 있으며, OSI 7계층 중 2계층(데이터 링크 계층) 또는 7계층(응용 계층) 문제일 가능성이 있습니다.
  • 예를 들어, 특정 PC에서만 오버워치 접속이 안 된다면, 해당 게임 클라이언트의 문제 또는 방화벽 설정을 의심해볼 수 있습니다.

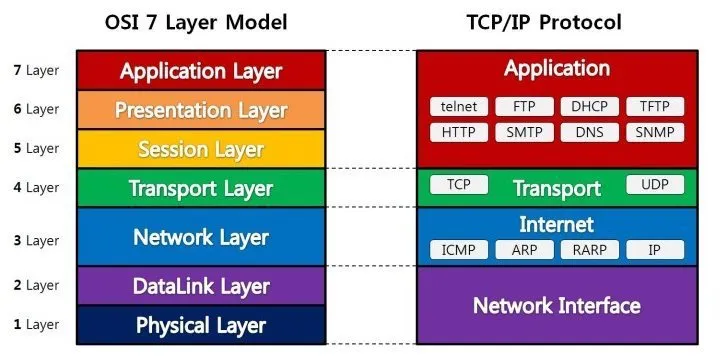

2. OSI 7계층이란?

OSI(Open Systems Interconnection) 7계층 모델은 네트워크에서 데이터가 어떻게 전달되는지를 설명하는 구조입니다. 각 계층은 서로 독립적으로 작동하면서도 전체 네트워크의 흐름을 구성하는 중요한 역할을 합니다.



1계층 - 물리 계층 (Physical Layer)

  • 데이터를 전기 신호 또는 광 신호로 변환하여 전송하는 역할을 합니다.

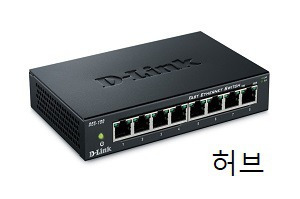

  • 네트워크 케이블, 광케이블, 허브, 리피터 등의 장비가 포함됩니다.
  • PC방에서의 예시: 인터넷이 아예 작동하지 않는다면, 광랜이 끊어졌거나 케이블이 손상되었을 가능성이 있음.



2계층 - 데이터 링크 계층 (Data Link Layer)

  • MAC 주소를 기반으로 데이터를 전송하고, 오류를 감지하여 수정하는 역할을 합니다.

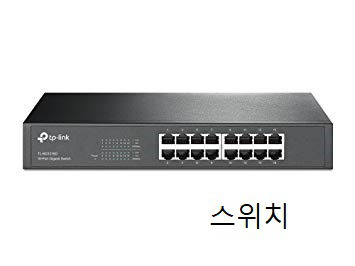

  • 스위치, 브리지 등의 장비가 포함됩니다.
  • PC방에서의 예시: 특정 PC만 인터넷이 안 된다면, 해당 PC가 연결된 스위치 포트가 고장 났을 가능성이 있음.



3계층 - 네트워크 계층 (Network Layer)

  • 데이터를 목적지까지 가장 빠르게 전달하는 라우팅 기능을 담당합니다.
  • IP 주소 기반으로 데이터를 전송합니다.
  • PC방에서의 예시: 모든 PC에서 인터넷이 끊어졌다면, 라우터 문제일 가능성이 있음.

4계층 - 전송 계층 (Transport Layer)

  • TCP(신뢰성 높은 연결)와 UDP(빠른 전송) 프로토콜을 사용하여 데이터를 전송합니다.
  • 패킷의 오류 검출 및 재전송을 담당합니다.
  • PC방에서의 예시: 특정 게임(예: 오버워치)에서만 접속이 안 된다면, 해당 게임의 TCP/UDP 포트가 차단되었을 가능성이 있음.

5계층 - 세션 계층 (Session Layer)

  • 장치 간의 세션(연결) 설정, 유지, 종료를 관리합니다.
  • 세션이 정상적으로 유지되지 않으면, 일정 시간 후 자동 로그아웃될 수 있습니다.
  • PC방에서의 예시: 일정 시간이 지나면 강제로 게임이 종료되는 경우, 세션 유지에 문제가 있을 수 있음.

6계층 - 표현 계층 (Presentation Layer)

  • 데이터의 암호화, 압축, 인코딩 변환 등을 수행합니다.
  • 서로 다른 운영 체제 간 데이터 변환을 담당합니다.
  • PC방에서의 예시: 특정 게임 실행 시 암호화 문제로 인해 접속이 차단될 가능성이 있음.

7계층 - 응용 계층 (Application Layer)

  • 사용자가 직접 접근하는 네트워크 서비스(웹 브라우저, 게임 클라이언트 등)를 담당합니다.
  • HTTP, FTP, SMTP, DNS 등의 프로토콜이 포함됩니다.
  • PC방에서의 예시: 오버워치 서버 자체의 문제 또는 게임 소프트웨어 문제일 가능성이 있음.

3. PC방에서 발생할 수 있는 실제 문제 사례 분석

사례 1: 모든 PC에서 인터넷이 안 됨

✅ 확인할 것:

  1. 인터넷 회선이 정상적으로 연결되어 있는지 확인 → 광랜 손상 가능성 있음 (1계층 문제)
  2. 라우터의 작동 상태 확인 → 라우터 이상 시 인터넷이 전반적으로 차단됨 (3계층 문제)
  3. PC방 내 네트워크 설정 확인 → ISP(인터넷 제공 업체)의 장애 가능성도 있음

사례 2: 특정 게임(예: 오버워치)만 접속이 안 됨

✅ 확인할 것:

  1. 해당 게임 서버의 상태 확인 → 오버워치 서버 장애 가능성 (7계층 문제)
  2. 방화벽 및 포트 설정 확인 → UDP 6112~6114 포트 차단 여부 점검 (4계층 문제)
  3. 게임 클라이언트 파일 무결성 검사 → 손상된 파일이 있다면 정상적인 실행 불가능

사례 3: 특정 PC만 인터넷이 안 됨

✅ 확인할 것:

  1. PC의 랜 케이블 연결 확인 → 물리적 연결 문제 (1계층 문제)
  2. 해당 PC의 IP 주소 확인 → IP 충돌 여부 점검 (3계층 문제)
  3. 스위치 포트 변경 테스트 → 해당 포트가 고장 났을 가능성 있음 (2계층 문제)

결론

PC방에서 네트워크 장애가 발생했을 때, OSI 7계층을 이해하고 활용하면 문제의 원인을 빠르게 찾을 수 있습니다. 단순히 "인터넷이 안 된다"라고 말하기보다는, 어떤 계층에서 문제가 발생했는지를 분석하면 더욱 효율적인 해결이 가능합니다.

  • 모든 PC 장애 → 1계층(회선) 또는 3계층(라우터) 문제 가능성
  • 한 PC만 장애 → 2계층(스위치) 또는 7계층(소프트웨어) 문제 가능성

이처럼 OSI 7계층을 적용하면 보다 체계적으로 문제 해결을 진행할 수 있습니다.
